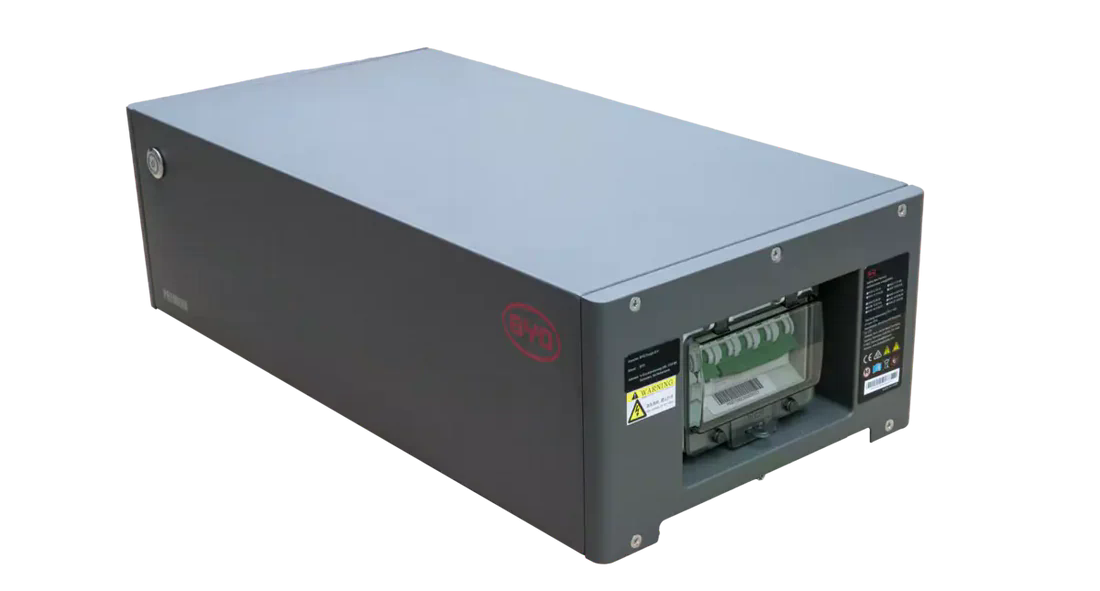

BYD B-Box Premium HV BCU 2.0 + Base HVS/HVM
Produktinformationen "BYD B-Box Premium HV BCU 2.0 + Base HVS/HVM"
BYD B-Box Premium HV BCU 2.0 + Base HVS/HVM
Steuereinheit für BYD Hochvolt-Speichersysteme
Die BYD Battery-Box Premium HV BCU + Base 2.0 ist die zentrale Steuerungseinheit für modulare Hochvolt-Energiespeichersysteme von BYD. Sie verbindet die Batteriemodule der Serien HVS und HVM mit dem Wechselrichter und sorgt für eine zuverlässige sowie effiziente Energieverwaltung. Ohne diese Einheit ist der Betrieb eines BYD Hochvolt-Speichersystems nicht möglich.
Durch das modulare Systemdesign lässt sich die BCU einfach installieren, ohne interne Verkabelung zwischen den Komponenten. Die Kapazität des Gesamtsystems kann flexibel durch zusätzliche Batteriemodule erweitert werden und eignet sich sowohl für private als auch gewerbliche Anwendungen.
Mit der BCU 2.0 wurde das System gezielt weiterentwickelt. Außenliegende Steckports ermöglichen den direkten Anschluss von Kommunikations- und Leistungskabeln, ohne die Abdeckplatte öffnen zu müssen. Standardisierte RJ45-Anschlüsse sowie MC4-Steckverbinder sorgen für eine deutlich schnellere und vereinfachte Installation.
Produktvorteile
- Zentrale Steuerungseinheit zur Verbindung von Batterie und Wechselrichter
- Kompatibel mit BYD HVS und HVM Hochvolt-Systemen
- Flexible Systemerweiterung durch modulare Bauweise
- Schnelle Installation ohne interne Verkabelung
- Neue BCU 2.0 mit außenliegenden Anschlüssen für vereinfachten Zugriff
- RJ45 und MC4 Stecksysteme für standardisierte Integration
- Geeignet für private und gewerbliche Energiespeicherlösungen
Kompatibilitätshinweise
- Nur kompatibel mit BYD Battery-Box Premium HVS und HVM Systemen
- Nicht kompatibel mit älteren BYD Niedervolt-Systemen
- Wechselrichter-Kompatibilität bitte anhand der Herstellerangaben prüfen
Herstellerinformationen "BYD"
BYD Company Limited mit Sitz in Shenzhen, China, ist ein weltweit führender Technologiekonzern im Bereich erneuerbare Energien und Energiespeicherung. Das Unternehmen wurde 1995 gegründet und zählt heute zu den wichtigsten Herstellern von Batteriesystemen.
Im Photovoltaik-Bereich ist BYD vor allem für seine modularen Speicherlösungen bekannt, wie die Battery-Box. Diese zeichnen sich durch hohe Sicherheit, lange Lebensdauer und flexible Erweiterbarkeit aus und eignen sich für private sowie gewerbliche Anwendungen.
Durch eigene Forschung und Produktion gehört BYD zu den Innovationsführern im Bereich moderner Batterietechnologie und ist ein zuverlässiger Partner für nachhaltige Energielösungen.
Technische Daten
Allgemein
Komponente: BCU (Battery Control Unit) inkl. Base
Einsatzbereich: Steuerungseinheit für BYD Hochvolt-Speichersysteme
Kompatibilität: BYD Battery-Box Premium HVS und HVM
Kommunikation & Anschlüsse
Kommunikation: CAN, RS485
COM-Anschlüsse: RJ45
Batterieanschlüsse: MC4
Elektrische Integration
Systemtyp: Hochvolt (DC)
Funktion: Steuerung und Kommunikation zwischen Batterie und Wechselrichter
Mechanische Daten
Abmessungen BCU (L × B × H): 585 × 298 × 175 mm
Abmessungen Base (L × B × H): 585 × 298 × 71 mm
Gewicht BCU: ca. 11,0 kg
Gewicht Base: ca. 4,0 kg
Betrieb & Schutz
Schutzart: IP55
Betriebstemperatur: −10 °C bis +55 °C
Montage: Bestandteil eines stapelbaren Systems
Garantie
Herstellergarantie: 10 Jahre
Wichtige Installationshinweise
Der im Lieferumfang enthaltene RJ45-Abschlussstecker für den Datenbus muss bauseits konfektioniert werden. Zwischen Pin 1 und Pin 6 ist eine Drahtbrücke einzusetzen und zu verpressen. Ein zusätzlicher Widerstand ist nicht erforderlich. Für die Verarbeitung der Steckverbinder ist geeignetes Presswerkzeug gemäß BYD-Vorgaben zu verwenden
